В статье «Замена электропроводки в старом доме» я рассказал о том, как полностью заменить электропроводку. Всю новую проводку мы сводили в одно место в коридоре. Там уже находился металлический встроенный электрощит со счётчиком и вводным автоматом. Ниже этого щита мы и разместили электрощит с автоматами.

Как собрать электрощиток в частном доме

Провода к щитку мы проложили в штробе сбоку от счётчика. Выдолбили место под щит на двенадцать модулей. Завели в корпус щитка кабеля и приморозили его алебастром. После застывания алебастра корпус электрощита заделали гипсовой штукатуркой.

Как подобрать электрощит

Сейчас мы рассмотрим несколько общих правил по выбору электрощита. Сразу оговорюсь – я не сторонник покупки электрощитов на рынках и магазинчиках типа «Всё для стройки». Я их покупаю либо в фирменных магазинах, либо через интернет у производителей.

  • Электрощит лучше покупать с небольшим запасом модулей. У Вас всегда должна быть возможность маневра в большую сторону. Мы, например, когда просчитывали замену проводки, планировали щит на восемь модулей. Установили на двенадцать. В процессе сборки щита пожалели, что не купили на шестнадцать модулей.
  • Старайтесь не экономить на щите. Дешёвый щит – дешёвая пластмасса. Со временем может пожелтеть и стать хрупкой. Также производителями дешёвых щитов не учитываются такие качества щита как: самозатухание и слабая дымность.
  • Щиты от именитых производителей уже заточены под грамотную, удобную и безопасную кабельную разводку внутри них. Недорогой щиток, купленный на рынке, наверняка придётся тюнинговать и доукомплектовывать.

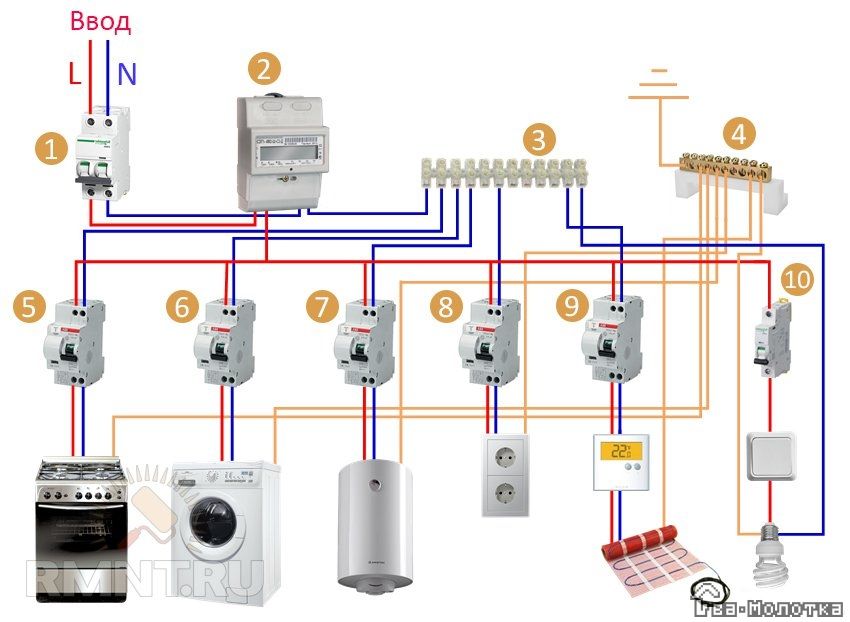

Устройство электрощита

Изначально в нашем щитке планировалась установка одного УЗО и шести автоматов. И то, заказчик недоумевал, для чего на две комнаты и кухню шесть автоматов. Раньше всё работало от двух пробок.

Объясняю ему: раньше не было кондиционера, вместо старой газовой колонки был куплен бойлер, стиралка подключалась через удлинитель в комнате вместе с телевизором. Плюс, в ванной стоял новенький, ещё не подключенный душевой бокс с подсветками, радио и другими примочками. И куда то надо подключить пару десятков розеток и десяток лампочек.

В итоге решили так: три автомата отдаём на розетки и освещение, и четыре автомата на бойлер, душ, кондиционер и стиральную машину.

Как собрать электрощиток в частном доме

Над автоматами верховодит УЗО. Устройство Защитного Отключения или дифференциальное реле (дифреле). Отключает всё при малейшей попытке электрического тока уйти на сторону или на Ваши руки. Крайне необходимая штука в Вашем щитке.

Как собрать электрощиток в частном доме

Над всем этим стоит реле напряжения. Контролирует входящее напряжение. Подпрыгнула у Вас в сети напруга, допустим, до 260В. Клац! Реле выключило всю технику. Упало напряжение ниже 250В. Клац! Включило. Так же всё происходит и по нижнему пределу.

Как собрать электрощиток в частном доме

Очень нужный гаджет для Вашего дома. Примитивный, не очень точный, китайский. Но, зато в связке с контактором, практически не убиваемый.

Как подключить фазу в электрощитке

Как собрать электрощиток в частном доме
  1. Вход на реле напряжения фазы со счётчика.
  2. Выход фазы с реле напряжения на УЗО.
  3. Вход на УЗО фазы с реле напряжения.
  4. Выход фазы с УЗО на автоматы.
  5. Вход на автоматы фазы с УЗО.

Электрический ток со счётчика подаётся на реле напряжения. Если напряжение электротока соответствует заданным параметрам реле, ток подаётся на УЗО. С УЗО электрический ток подаётся на автоматы защиты.

Как подключить ноль в электрощитке

Щиток при покупке комплектовался одной нулевой шиной. Пришлось дополнительно купить пару нулевых шин в изоляции.

Как собрать электрощиток в частном доме

Одну из этих шин мы использовали для разводки ноля после УЗО. Вторую для заземления.

Как собрать электрощиток в частном доме
  1. Ноль со счётчика приходит на неизолированную нулевую шину из комплекта щитка.
  2. С этой же шины ноль уходит на УЗО.
  3. Вход ноля в УЗО.
  4. Выход ноля из УЗО.
  5. Подключение ноля с УЗО к нулевой шине для разводки потребителей.
  6. Подключение ноля для питания реле напряжения.

Ноль у нас разделён на две группы. Первая группа используется для подключения ввода, УЗО и реле напряжения. Вторая – для подключения нулевых проводников всех линий. Провода собраны по три штуки и опрессованы кабельными наконечниками. Как опрессовать провода показано ниже.

Внимание! Не прикладывайте большие усилия для затяжки винтов в шинах. В противном случае можно перерезать провода винтами.

Как подключить землю в электрощитке

Шину для подключения РЕ проводников мы разместили в правом, нижнем углу. Прямо к щитку саморезами прикручиваем нулевую шину.

Как собрать электрощиток в частном доме

Также, как и на ноле, опрессовываем по три провода в один наконечник и подключаем к шине.

Дополнительно хочу обратить Ваше внимание на землю. В моём случае изначально было правильное заземление. Если у Вас нет заземляющего контура или Вы в чём то не уверены, лучше перестраховаться и проконсультироваться со специалистами.

Внимание! Пренебрежительное отношение к заземлению и занулению является прямой угрозой жизни Вас и Ваших близких.

Как подключить автоматы в электрощитке

Сверху соединяем автоматы соединительной гребёнкой.

Как собрать электрощиток в частном доме

Многие предпочитают делать перемычки между автоматами из провода. Я считаю, что гребёнка надёжнее. Да и эстетика не на последнем месте.

Как собрать электрощиток в частном домеКак собрать электрощиток в частном доме

Снизу в автоматы заводим провода от потребителей. В некоторые автоматы заводим по два провода. Разрешается зажимать под один зажим до трёх проводов. Многожильные провода опрессовываем кабельными наконечниками.

Как собрать электрощиток в частном доме

Как подписать автоматы в электрощите

Следующий шаг не менее важен. Нужно подписать автоматы, какой, что отключает.

В комплекте с каждым щитком идёт самоклеющая табличка. На ней либо пустые ячейки, либо порядковые номера автоматов. Не очень удобные вещи. Очень мало места для нормального описания автомата. Проходит много лет и уже никто не вспомнит, что значит «роз.ком.2». Поэтому в данном случае, пришлось просто пронумеровать автоматы.

Как собрать электрощиток в частном доме

Затем, на листке бумаги составили детальное описание. Эту бумагу приклеили в щитке со счётчиком, с внутренней стороны дверцы.

Если конструкция щитка позволяет, можно описание приклеить прямо на щиток.

Как собрать электрощиток в частном доме

Делается это легко.

  1. Составляем таблицу. Я делаю в Ворде, сразу в нужном размере.
  2. Распечатываем её.
  3. С лицевой стороны ламинируем прозрачным скотчем.
  4. С обратной стороны приклеиваем двухсторонний скотч.
  5. Под линейку острым ножом или лезвием вырезаем таблицу.
  6. Отрываем защитную плёнку на двухстороннем скотче и приклеиваем таблицу на щит.

Как обслуживать электрощит

Электрический щит необходимо регулярно обслуживать. От этого зависит его работоспособность и безопасность Вашего жилья.

  • Через полгода после сборки и подключения щита необходимо провести контрольную протяжку контактов автоматов и шин.
  • В дальнейшем эту процедуру проводить ежегодно.
  • Каждые две недели необходимо производить тестирование УЗО. Для этого нужно нажать кнопку «ТЕСТ» на приборе. Тестирование лучше проводить утром, когда отключены большинство электроприборов.
Как собрать электрощиток в частном доме

P.S. Что делать, если Вам понадобится совет или консультация?

  1. Получите ещё больше информации, прочитав другие статьи.
  2. Задайте вопрос на форуме Электро-Сантехника.
  3. Позвоните мне на мобильный телефон или по Скайпу.
  4. Задайте свой вопрос в социальных сетях - ВКонтакте, Одноклассники, Facebook, Twitter, livejournal. Подписывайтесь на страницы Электро-Сантехника и узнавайте много другой интересной информации, не попавшей на сайт.
  5. Найдите в себе желание и скажите спасибо автору сайта.

Всего Доброго! Удачи!
Искренне Ваш, Владимир Электро-Сантехник.
